ULN2803AG, Матрица из восьми транзисторов Дарлингтона, 500мА, 50В [SO-18]

Оригинальная высокопроизводительная восьмиканальная матрица кремниевых транзисторов Дарлингтона модели ULN2803AG от ведущего мирового лидера в сфере силовой микроэлектроники Toshiba. Данный высококачественный электронный компонент и кремниевый модуль ходовой, силовой и исполнительной части платы представляет собой массив низковольтных мощных ключей, который отвечает за сопряжение слаботочных логических выходов микроконтроллера с мощными индуктивными нагрузками. Микросхема обеспечивает прецизионное управление реле, шаговыми двигателями, электромагнитными клапанами КЭН, светодиодными матрицами и другими силовыми элементами. Если электронный модуль управления, плата инвертора или силовой блок вашей стиральной машины, холодильника, кондиционера или посудомойки не включает исполнительные механизмы, заливные клапаны, помпу или хаотично сбрасывает программы стирки, то замена поврежденной микросхемы драйвера полностью восстановит заводскую работоспособность бытовой техники и промышленного оборудования. Причиной пробоя и перегорания старого полупроводникового контроллера чаще всего становятся сильные скачки напряжения, короткое замыкание в катушке управляемого реле, отсутствие защитных диодов в нагрузке или критический перегрев кристалла при длительной токовой перегрузке.

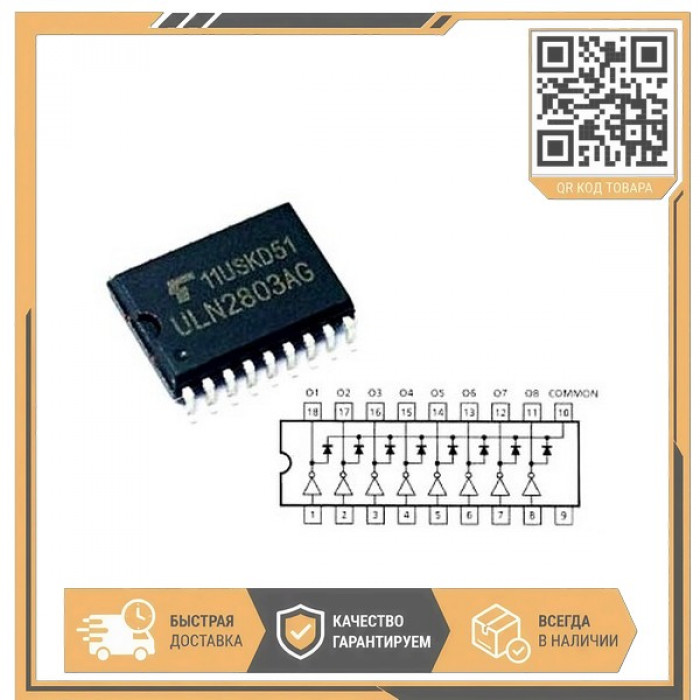

Интегральная микросхема серии ULN2803 разработана строго по современным техническим регламентам и представляет собой массив из восьми пар транзисторов Дарлингтона с общими эмиттерами и встроенными защитными диодами для подавления обратных токов самоиндукции от индуктивных нагрузок. Компонент обладает широчайшей кросс-совместимостью и активно применяется для ремонта электронных плат управления широкого спектра оборудования бытового, автомобильного и заводского назначения. Компонент выпускается в стандартном пластиковом корпусе типа SO-18 (также обозначаемом в каталогах как SOIC-18, SOIC18 или SOP18) с восемнадцатью миниатюрными Pin-выводами для поверхностного монтажа на плату по технологии SMD. На корпусе детали присутствует заводская маркировка ULN2803. Устройство характеризуется отличными силовыми параметрами: максимальное рабочее напряжение на выходе составляет 50V (50 Вольт), а номинальный коллекторный ток каждого из восьми каналов достигает 500мА, что позволяет параллельно объединять выходы для получения более высокой пропускной способности по току. Входные резисторы микросхемы оптимизированы для работы со стандартными ТТЛ и 5-вольтовыми КМОП логическими цепями микроконтроллеров.

Преимущества оригинальной транзисторной матрицы ULN2803AG заключаются в высокой надежности кремниевого кристалла, превосходном качестве изоляции каналов друг от друга и наличии встроенных диодов защиты затвора и коллектора. Высокий коэффициент усиления по току (hFE до 1000) обеспечивает плавное и стабильное переключение силовой части, эффективно убирает внутренний люфт, искажения и помехи в цепи обратной связи и гарантирует надежность при жестких переходных процессах в приборе. Товар поставляется в оригинальном заводском исполнении и полностью готов к пайке на плату взамен сгоревшего, пробитого или деградировавшего кремниевого элемента без необходимости дорогостоящей замены всего электронного модуля управления в сборе.

Правила обслуживания и безопасной самостоятельной замены транзисторной матрицы. Перед началом любых диагностических, демонтажных и паяльных работ полностью отключите ремонтируемую технику от розетки электрической сети 220V и вытащите вилку. Процесс ремонта требует обязательного извлечения поврежденной электронной платы и наличия базовых навыков работы с паяльным оборудованием или термовоздушной паяльной станцией. Перед выпаиванием старого чипа обязательно полностью разрядите высоковольтные сетевые пусковые конденсаторы 450V с помощью резистора или изолированной диэлектрической отвертки во избежание удара остаточным током и порчи чувствительных полупроводниковых структур измерительных приборов. Аккуратно отпаяйте неисправный чип ULN2803, очистите контактные площадки платы от старого припоя и излишков флюса с помощью медной оплетки-удалятора. Установите новую исправную деталь строго по ключу (точке-маркеру на корпусе) первого вывода, припаяйте ножки и тщательно проверьте сопутствующие компоненты обвязки и цепи управляемых реле на отсутствие короткого замыкания. Соберите устройство в обратной последовательности и выполните первый запуск для проверки сигналов ходового узла. Комплект поставки включает транзисторную матрицу 1 шт и плотную антистатическую защитную транспортировочную упаковку. Купить качественные радиодетали, активные электронные компоненты, микросхемы, транзисторы и оригинальные запасные части для ремонта мелкой и крупной бытовой техники это лучший способ продлить срок службы ваших приборов с минимальными финансовыми затратами.
