В сервисный на Пролетарском 35 поступил блок кондиционера со встроенным частотным преобразователем Yaskawa CIMR-POD45P5B. Со слов заказчика оборудование перестало запускаться после начала сезона эксплуатации.
С подобной ситуацией владельцы климатического оборудования сталкиваются достаточно часто именно весной. После длительного простоя система запускается впервые за несколько месяцев, компрессор и электродвигатели начинают работать под повышенной нагрузкой, а отдельные механические узлы могут частично подклинивать.
Казалось бы, кондиционер исправно работал осенью и не подавал признаков неисправности. Но после первого запуска агрегат уходит в ошибку или полностью перестаёт включаться.
Что происходит в таких случаях?
Для чего нужен частотный преобразователь в кондиционере
Современные сплит-системы и промышленные кондиционеры всё чаще используют инверторное управление.
В основе такой системы находится частотный преобразователь, который регулирует скорость вращения компрессора и электродвигателей.
Это позволяет:
- снизить потребление электроэнергии;
- уменьшить нагрузку на механические узлы;
- поддерживать стабильную температуру;
- повысить срок службы оборудования;
- снизить уровень шума.
Одним из таких устройств является частотный преобразователь Yaskawa CIMR-POD45P5B, который устанавливается в составе климатического оборудования и отвечает за управление работой силовых узлов кондиционера.
Какие неисправности были обнаружены

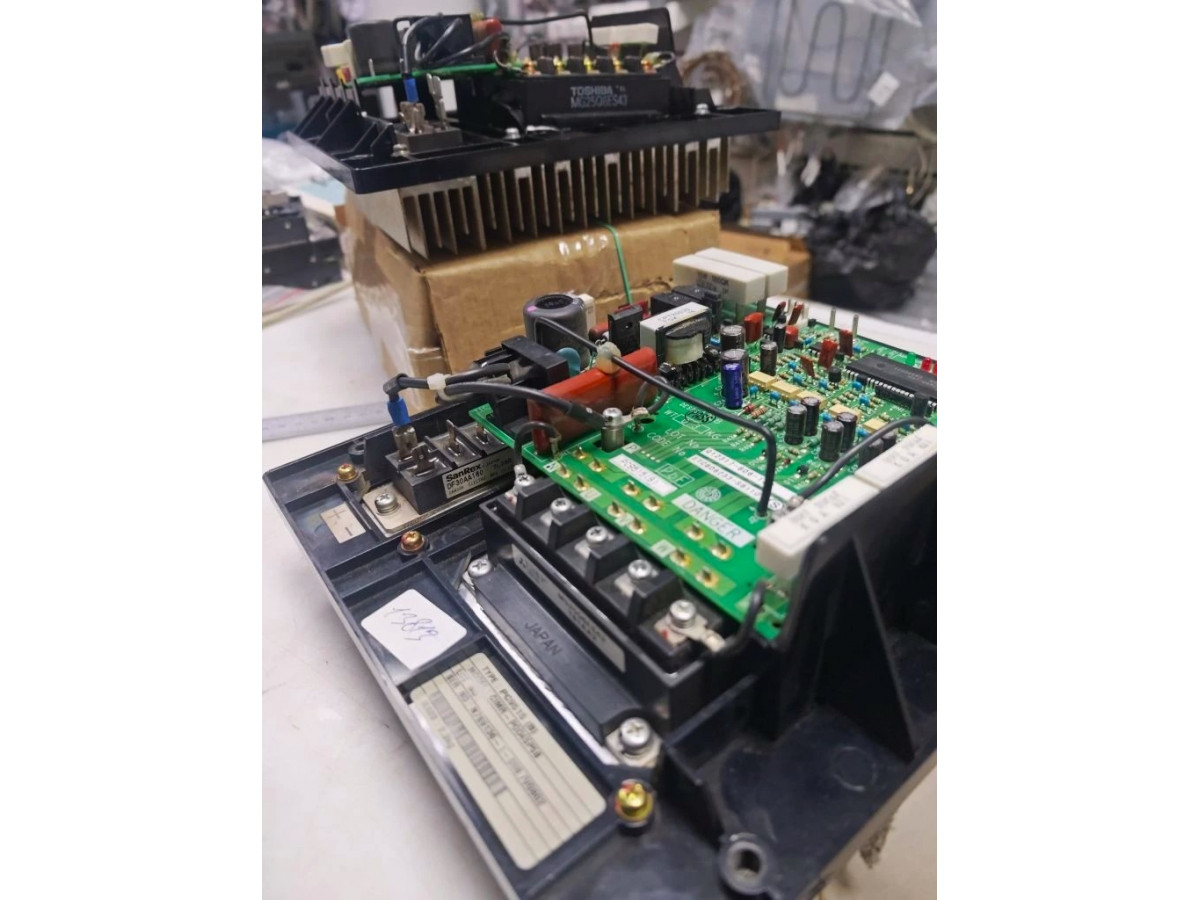

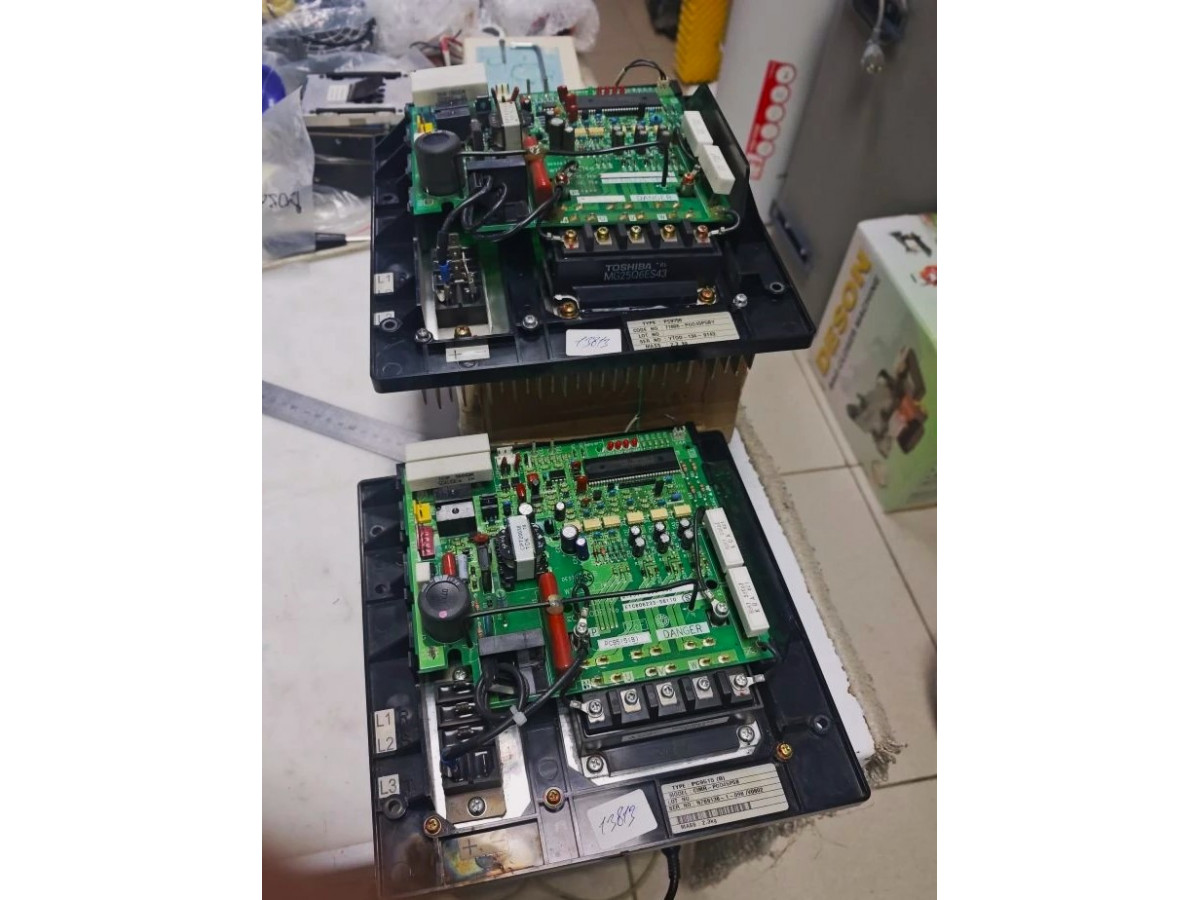

После разборки и диагностики было установлено, что причиной отказа стало короткое замыкание в силовой части преобразователя.
В результате проверки были выявлены повреждения следующих компонентов:
- диодные мосты DF30AA160 на линии питания 380 В;
- силовые IGBT-модули MG25Q6ES43.
Оба элемента получили серьёзные повреждения и не подлежали дальнейшей эксплуатации.
Подобная неисправность относится к категории силовых повреждений и встречается достаточно часто в промышленной электронике, системах кондиционирования и инверторных установках.
Почему сгорают IGBT-модули и диодные мосты
Наиболее распространённая причина таких поломок появляется именно в начале тёплого сезона.
После длительного простоя компрессор или двигатель вентилятора могут запускаться с повышенной механической нагрузкой.
Иногда подшипники начинают работать с повышенным сопротивлением, смазка теряет свои свойства, а отдельные механизмы частично подклинивают.
В результате двигатель начинает потреблять значительно больший ток.
Частотный преобразователь пытается обеспечить запуск оборудования, но нагрузка на силовую часть резко возрастает.
В первую очередь страдают IGBT-транзисторы, которые работают в режиме высоких токов. После их пробоя часто происходит повреждение выпрямительной части и выход из строя диодных мостов.
Именно такая ситуация произошла в данном случае.
Не знаете, почему кондиционер работал осенью, а весной внезапно перестал запускаться?
Очень часто причина находится не в электронике как таковой, а в механической нагрузке со стороны компрессора или электродвигателя.
Какие признаки указывают на неисправность частотного преобразователя
Перед выходом из строя пользователи могут наблюдать следующие симптомы:
- кондиционер не запускается;
- компрессор не выходит на рабочий режим;
- появляется ошибка инвертора;
- отключается автомат защиты;
- выбивает предохранители;
- отсутствует вращение двигателя;
- появляется запах перегретой электроники;
- система запускается и сразу отключается;
- частотный преобразователь уходит в аварию.
Если вовремя не провести диагностику, стоимость ремонта может существенно увеличиться из-за повреждения дополнительных узлов.
Как выполнялся ремонт
В ходе ремонта были выполнены следующие работы:
- диагностика силовой части преобразователя;
- поиск короткого замыкания;
- проверка управляющих цепей;
- замена диодных мостов DF30AA160;
- замена силовых IGBT-модулей MG25Q6ES43;
- контроль работы после восстановления;
- тестирование под нагрузкой.
После замены неисправных компонентов частотный преобразователь был полностью восстановлен и кондиционер вернулся в рабочее состояние.
Как избежать повторной поломки
Чтобы снизить вероятность выхода из строя силовой электроники, рекомендуется:
- выполнять сезонное обслуживание кондиционера;
- контролировать состояние компрессора;
- проверять подшипники двигателей;
- очищать оборудование от загрязнений;
- контролировать потребляемый ток при запуске;
- своевременно устранять механические неисправности.
Профилактика обходится значительно дешевле ремонта силовых модулей и замены дорогостоящих электронных компонентов.
