На первый взгляд такие панели управления выглядят довольно простыми обычный дисплей с кнопками. Но внутри современных контроллеров Panasonic находится полноценная электронная система с процессором, сенсорным управлением и отдельными цепями питания.
Недавно к нам принесли контроллер управления насосом Panasonic с жалобой на то что дисплей перестал нормально реагировать на нажатия. Также устройство периодически зависало во время загрузки и не позволяло зайти в меню управления.
После диагностики выяснилось что проблема была типичной для подобных моделей.
Почему перестаёт работать сенсор

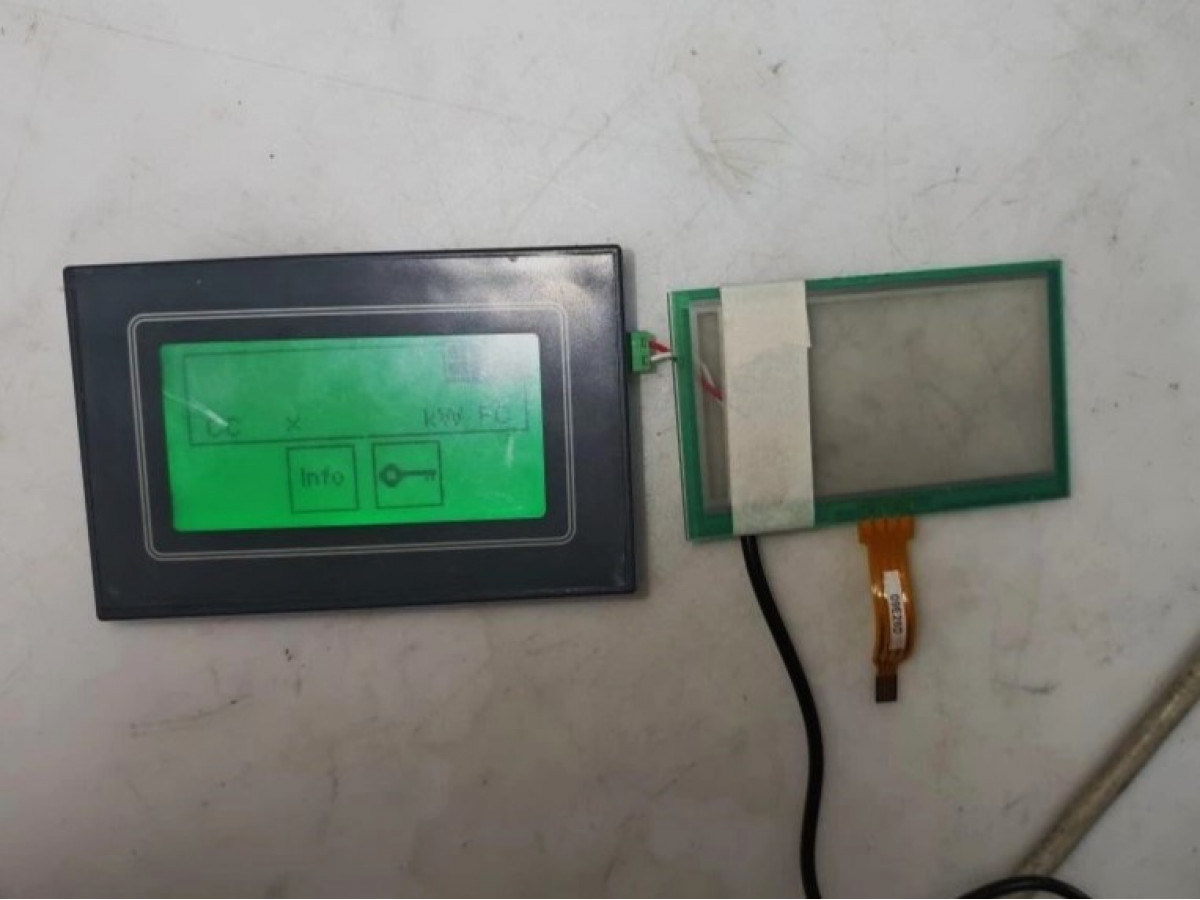

В данных контроллерах используется резистивный тачскрин размером 54×90 мм с четырьмя контактами. Особенность этой модели в том что выводы расположены по центру сенсора.
Резистивный тачскрин работает за счёт соприкосновения двух тонких слоёв внутри панели. Со временем они начинают отслаиваться или теряют нормальный контакт между собой.
Из-за этого появляются симптомы:
• дисплей не реагирует на нажатия
• кнопки работают через раз
• часть сенсора перестаёт нажиматься
• контроллер зависает при попытке управления
Перед заменой тачскрина желательно сначала убедиться что сам контроллер исправен.
Как быстро проверить работает ли плата управления
В некоторых случаях можно аккуратно поджать контакты сенсора пальцем чтобы временно восстановить соединение.
После этого обычно нажимается кнопка INFO.
Если контроллер исправен, на дисплее появляется информация о версии прошивки. Это означает что:
• процессор запускается
• система работает
• контроллер принимает команды
Если же после нажатия INFO ничего не происходит, проблема уже не в сенсоре.
В такой ситуации менять тачскрин чаще всего бессмысленно потому что сама плата управления уже не отвечает на команды.
Почему контроллер зависает при запуске
Очень часто подобная неисправность связана с пробоем выхода статикой.
Статическое электричество может накапливаться даже от прикосновения рук или сухого воздуха. Для человека такой разряд обычно незаметен, но чувствительные электронные цепи могут повреждаться даже от небольшого импульса.
После этого контроллер:
• зависает на заставке
• не загружается до конца
• уходит в циклическую перезагрузку
• перестаёт реагировать на сенсор
Иногда повреждается только входная цепь управления, а иногда страдает уже сам процессор.
Почему с такими панелями нужна аккуратность
Снаружи контроллер кажется простой деталью, но внутри находится многослойная электроника с довольно чувствительными элементами.
При самостоятельной разборке легко:
• повредить шлейф
• сломать стекло сенсора
• оторвать контакты
• повредить дорожки платы
Особенно аккуратно нужно обращаться с центральными выводами тачскрина. Они достаточно тонкие и плохо переносят перегибы.
Когда ремонт ещё возможен
Если проблема только в сенсоре и сам контроллер продолжает отвечать на команды, обычно достаточно заменить тачскрин.
Но если плата уже зависает даже без реакции на INFO, диагностика становится намного сложнее. В некоторых случаях приходится восстанавливать цепи питания или ремонтировать управляющую часть платы.
